Контролирование объема потребленного подразделением ТулГУ интернет-трафика может производиться ответственным за сегмент компьютерной сети или руководителем подразделения при помощи системы учета трафика.

Для входа в систему необходимо перейти на сайт isp.tula.ru (рис. 1.) в раздел "Вход для пользователей выделенных линий":

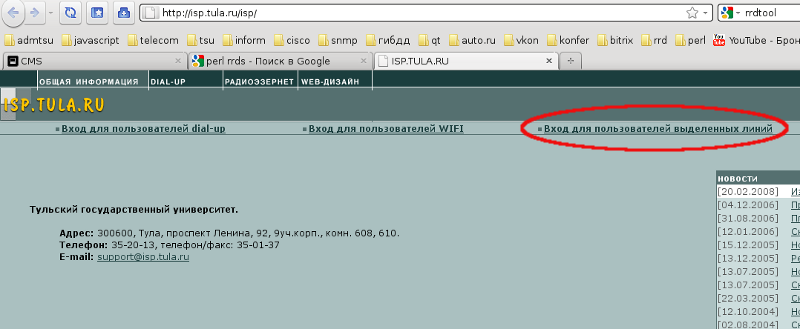

Рис. 1. Сайт isp.tula.ru

На открывшейся странице (рис. 2.) нужно ввести имя пользователя и пароль для просмотра статистики, полученные при подключении подразделения к Интернету:

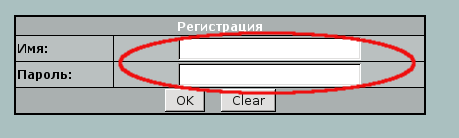

Рис. 2. Страница проверки имени пользователя и пароля

Происходит переход на страницу с общей статистикой (по месяцам). Синие числа обозначают, что итоговая величина трафика была получена окончательным суммированием и не может изменяться (вычисляется по окончанию месяца), зеленые - что число является результатом промежуточного суммирования детализации и может в дальнейшем увеличиваться (текущий месяц). Статья писалась 6 октября 2010 г. (в дальнейшем положим, что "сегодня" - это 6.10.10), поэтому статистика 2010-10 (рис.3.) обозначена зеленым цветом.

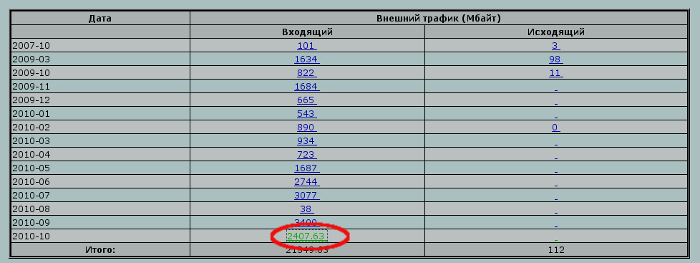

Рис. 3. Страница общей статистики (по месяцам)

Число 2407.63 (выделено на рис. 3.) представляет собой количество трафика (МБ), израсходованного подразделением университета с первого числа текущего месяца. В данном случае с 1.10.10. Для получения более подробного отчета необходимо нажать на интересующее число. Предположим, что требуется статистика за текущий месяц. Необходимо нажать на 2407.63 и перейти на страницу ежедневной статистики (рис. 4.).

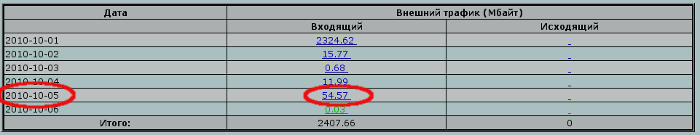

Рис. 4. Страница ежедневной статистики

На данной странице отображается трафик, израсходованный подразделением по дням. Трафик за сегодня (6.10.10) составляет 0.03 МБ, за вчерашний день (5.10.10) - 54.57 МБ. Обновление статистики происходит один раз в сутки, поэтому отследить "сегодняшний" трафик в режиме реального времени невозможно, статистика появится только на следующий день. Чтобы посмотреть статистику за 5.10.10, нужно нажать на число 54.57 и перейти на страницу просмотра дневной статистики по IP адресам (рис. 5.)

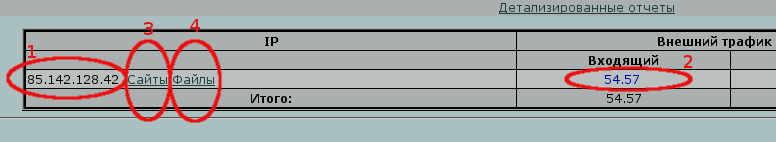

Рис. 5. Страница дневной статистики по IP адресам

Видно, что в подразделении ТулГУ имеется только один IP адрес, которому разрешен доступ в Интернет - 85.142.128.42 (рис. 5., поз. 1.). За день (5.10.10) данный компьютер израсходовал 54.57 МБ трафика (рис. 5., поз. 2.), что составляет весь дневной трафик подразделения (строка "Итого").

Если у подразделения доступ к Интернету разрешен нескольким компьютерам, то каждому будет соответствовать строка в данной таблице. Итоговый дневной трафик считается как сумма трафика всех компьютеров. Стоит отметить, что статистика ведется только по реальным IP адресам. В компьютерных классах ТулГУ доступ к Интернету осуществляется при помощи трансляции IP адресов (NAT). Поэтому компьютерный класс представляется в системе учета статистики как один IP адрес. То же касается и защищенных сегментов компьютерной сети Отдела информационной безопасности.

Если имеется статистика о посещенных ресурсах, рядом с IP адресом показываются ссылки "Сайты" (рис. 5., поз. 3.) и "Файлы" (рис. 5., поз. 4.)

Для просмотра URL сайтов, которые посещал компьютер с IP адресом 85.142.128.42, необходимо перейти на страницу просмотра статистики о посещенных сайтах, нажав на ссылку "Сайты". Откроется окно с таблицей, аналогичной той, что изображена на рис. 6.

Рис. 6. Страница статистики по сайтам

В первой колонке таблицы (рис. 6.) показываются URL интернет-ресурсов, к которым обращался компьютер, во второй - количество трафика (МБ), переданного с данного ресурса, в третьей - количество соединений. Количество соединений (рис. 6., поз. 2.) представляет собой количество обращений к удаленному серверу. Стоит пояснить, что посещение всего одной страницы может порождать множество запросов (например, по одному на каждое загружаемое изображение). То есть количество соединений не равно количеству просмотров того или иного ресурса. Для примера специально был посещен хостинг видеофайлов youtube.com и просмотрено 5 видеороликов. В итоговой статистике видно, что число обращений к URL www.youtube.com равно 29, а видеоролики были скачаны (просмотрены в режиме on-line) с URL r15.arn01s02.c.youtube.com, v20.lscache4.c.youtube.com, r15.svo01s01.c.youtube.com, v9.lscache4.c.youtube.com, v14.lscache4.c.youtube.com, хотя напрямую пользователь их не посещал.

Предыдущий пример показывает, откуда в статистике могут оказываться URL, на которые пользователи намеренно не заходили. Приведем еще один пример. Пользователь зашел на сайт rbc.ru. В результате с URL pics.rbc.ru было загружено 18 изображений, что и отображено в таблице (рис. 6., поз. 3.).

Для удобства контроля URL сортируются по количеству переданного трафика.

Ссылка "Файлы" (рис.5., поз. 4.) на предыдущей странице ведет на страницу с таблицей, изображенной на рис. 7.

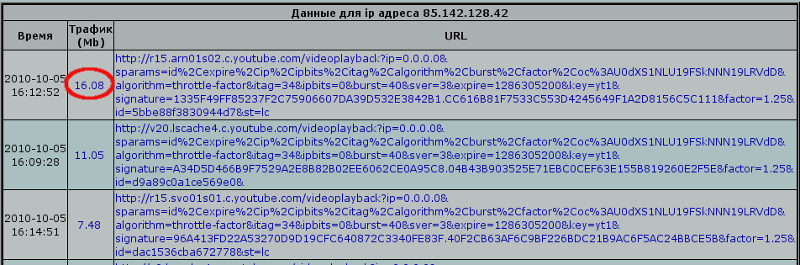

Рис. 7. Страница статистики по файлам

Здесь показаны полные URL файлов, объем которых превышает 2 МБ. В настоящем примере можно посмотреть (обведено красным), что входит в 16.08 МБ интернет-трафика переданного с сайта r15.arn01s02.c.youtube.com (рис. 6., поз. 1.)
